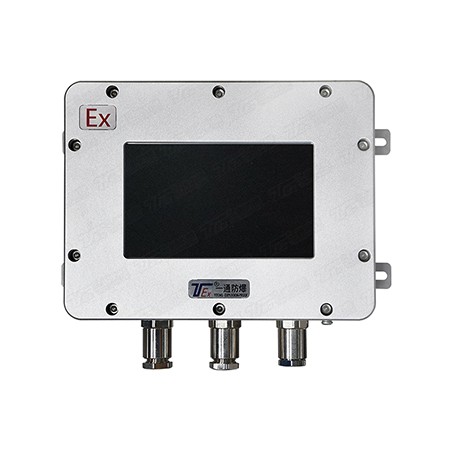

產品描述：YTBTJ-1-A BG 防爆觸摸屏采用隔爆兼本安的防爆設計方式，可適用于爆炸性氣體存在的 1 區、2 區防爆環境和粉塵防爆A21、A22 區域，亦可適用于 -40℃～ +60℃的低溫型環境。
廠家直銷
品質保障
閃電發貨
服務無憂
產品介紹：
高端航空鋁材質，表面陽極氧化（可為耐腐蝕和潔凈區提供不銹鋼 304/316 材質），外觀品質與性能均可達到國外產品標準，可以用來做國外產品的替代品。
前螺栓設計，配合重載鉸鏈，可滿足工廠管道布線固定后的前面板開啟接線和維護需求。
內置穩定性高的工業 HMI 主板，能夠滿足惡劣工作環境中所存在的各種嚴苛的要求，可選配 -40℃～ +60℃的寬溫型配置，廣泛應用于石油石化、精細化工制藥、軍工、鉆采等氣體和粉塵爆炸性危險和高惡劣性環境場。
本安型防爆電阻屏，配合防爆電氣控制柜 PLC 和 DCS系統，實現危險區域自動化控制領域人機交互的控制需求。
DC12-24V 電壓輸入，可選 AC85-264V 超寬電壓輸入。
具有本安型防爆觸摸屏功能，可實現觸摸功能操作。
獨立防爆認證，可配套操作臺，正壓控制柜，防爆柜配套使用。
兼 容 市 場 上 常 規 的 多 品 牌 PLC， 支 持 RS485 、RS232、MODBUS、TCP/IP 接口進行設備間的通訊連接。 可以遠端電腦主機進行連接，實現帶觸摸功能的圖像顯示需求。
各種需要的端口通過格蘭以及其他方式引出，滿足現場接口與其他設備對接的需求。 可以擴展按鈕、急停、指示燈、實現操作端遠程控制的功能。

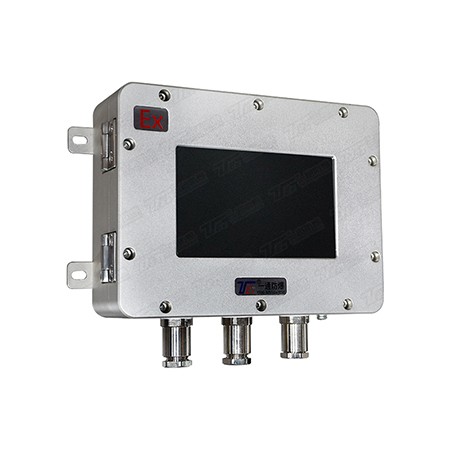

常規壁掛式適合工業環境的墻體壁掛式、電氣控制柜和設備壁掛式，通過下部防爆格蘭引出，并可與防爆施工現場的防爆撓性連接管對接進行施工布線。（固定在非實體腔體上的設備框架等情況，可以背面下部格蘭出線，實現壁掛后電纜接口隱蔽布線）
應用場景：
防爆電氣控制柜，正壓型防爆電氣控制柜的嵌入式配套安裝；PLC 控制現場的人機交互需求。
廣泛應用于石油石化、精細化工制藥、軍工、鉆采等氣體和粉塵爆炸性危險和高惡劣性環境場。
技術參數：
防爆參數 | ||||
7寸 | 10寸 | 12寸 | 15寸 | |
防爆標志 | Ex db ib IIB+H? T6 Gb/Ex tb ib IIIC T80°C Db | |||
防護級別 | IP66 | |||
電氣參數 | ||||
工作電壓 | DC24V±百分之20 | DC24V±百分之20 | DC24V±百分之20 | DC24V±百分之20 |
工作電流 | ≤1A | ≤2A | ≤2A | ≤2A |
觸摸控制 | 本安型電阻式觸摸屏 | 本安型電阻式觸摸屏 | 本安型電阻式觸摸屏 | 本安型電阻式觸摸屏 |
屏幕規格 | 7寸 | 10寸 | 12.1寸 | 15寸 |
屏幕比例 | 5:3工業屏 | 4:3工業正屏 | 4:3工業正屏 | 4:3工業正屏 |
屏幕背光類型 | OLED背光 | OLED背光 | OLED背光 | OLED背光 |
屏幕亮度 | 400cd/m2 | 400cd/m2 | 500cd/m2 | 400cd/m2 |
對比度 | 1000:1 | 1000:1 | 1000:1 | 1000:1 |
壽命 | 約50000H | 約50000H | 約50000H | 約50000H |
分辨率及色彩 | 800*480 16.7M 8bit | 1024*600 16.7M 8bit | 1024*768 16.7M 8bit | 1024*768 16.7M 8bit |
處理器 | 32 bit RISC 600MHz | 32 bit RISC 600MHz | 32 bit RISC 600MHz | 32 bit RISC 600MHz |
閃（Flash+RAM） | 128MB+128MB | 128MB+128MB | 128MB+256MB | 128MB+256MB |
SD擴展 | 無 | 無 | 支持SD/SDHC | 支持SD/SDHC |
網絡接口 | 10/100M RJ45*1 | 10/100M RJ45*1 | 10/100M RJ45*1 | 10/100M RJ45*1 |
串口 | COM1:RS232 COM2:RS485 2W 4W COM3:RS485 2W | COM1:RS232/RS485 COM2:RS485 2W 4W COM3:RS232 RS485 2W 4W | COM1:RS232/RS485 2W 4W COM3:RS485 2W | COM1:RS232/RS485 2W 4W COM3:RS485 2W |
USB接口 | USB2.0*1 host | USB2.0*1 host | USB2.0*2 host+Client | USB2.0*2 host+Client |
機械參數 | ||||
安裝方式 | KQ嵌入式 /BG壁掛 | KQ嵌入式 /BG壁掛 | 嵌入式/壁掛 | 嵌入式/壁掛 |
電纜引入裝置 | M20*1.5*2 可增加 | M20*1.5*2 可增加 | M20*1.5*2 可增加 | M20*1.5*2 可增加 |
電氣控制（可選） | 增加防爆按鈕 指示燈 急停開關 | 增加防爆按鈕 指示燈 急停開關 | 增加防爆按鈕 指示燈 急停開關 | 增加防爆按鈕 指示燈 急停開關 |
環境指標 | ||||
大氣壓力 | 80～106KPa | 80～106KPa | 80～106KPa | 80～106KPa |
環境溫度 | -20℃~+60℃ | -20℃~+60℃ | -20℃~+60℃ | -20℃~+60℃ |
相對濕度 | ≤百分之95RH(+25℃) | ≤百分之95RH(+25℃) | ≤百分之95RH(+25℃) | ≤百分之95RH(+25℃) |
